ModBus 空调组件及中央空调接入 Home Assistant 细节

玩Home Assistant有一段日子了。一直想把家里的中央空调接入进去。无意间Google到Yonsm老师的blog好像看到了一线希望:《ModBus 空调组件及中央空调接入 Home Assistant 简述》

于是按照文章和论坛中讨论的指引购入了相关的模块。由于第一次玩modbus这个工业互联协议,中间也走了不少弯路。这里对《ModBus 空调组件及中央空调接入 Home Assistant 简述》没有提及的细节做一个补充.

开始之前首先要在心理上做好打持久战的准备😱️

  1. modbus空调网关
  2. 网关电源
  3. 万用表(测电源极性)
  4. modbus 转TCP串口服务器

tools
万用表

/images/HA-climate-modbus/wechat1.png

空调智能网关的电源接口是一对正负极的接线端子,电压12V-24V。发货过来没有配电源。我把家里闲置的交换机电源剪掉DC接头,剥出两根正负极电源线插进去。问题是直流电源,我并不知道哪一根是正极哪一根是负极。线的胶皮上有一根是黑白相间的,有一根是全黑的。我想应该有一个工业标准来规定线的正负极线的颜色。Google之后众说纷纭。问了卖家技术指导(见图):

保险起见还是在马云家买了个万用表测了电源正负极,接通连上。

按照简介中提供的配置方案,控制空调的各个操作都是通过对modbus不同的协议地址的读写访问进行的。所以获取modbus的协议地址是成功的关键。

卖家告诉我需要用到modbuspoll

商品页面上介绍,空调网关正常状态应该是绿灯闪烁。而我拿到的机器一直是红灯闪烁

modbus light

问了店家后确认是批次问题,有些批次是红灯正常的。。。emmmm只能抱着将信将疑的态度继续调试了。

/images/HA-climate-modbus/adapter_tb.png

为了确定我收到的网关是否有故障,按照技术指导的提醒可以直接把网关连到电脑的串口。由于我身边的电脑都是Mac,只能又在马老板家买了USB转RS 232 模块,特地选了带串口RS 232转485的。

按照说明连好线路,设置好串口和modbuspoll,在可以在5xxx的地址段看到数据表示空调网关可以正常工作。

有人w610支持内部modbus RTU转modbus IP。我一开始理所当然的认为应该选择modebus TCP <=> modbus RTU模式,然后在modbuspoll中也设置成了这个模式。几经波折后才想明白:在串口服务器上选择这个模式后就已经做了一次转换,在modbuspoll中收到的数据格式应该是modbus TCP

我最后的解决方案是在串口服务器上数据传输模式设置成透明传输模式,在调试时modbuspoll中设置成modbus TCP <=> modbus RTU

其他的设置相对简单,我空调机位边没有网线。所以串口服务器配置成连接家里的无线网络(STA模式)。

串口相关设置可以参考截图。

前面有提到modbuspoll 连接设置里面模式选择modbus TCP <=> modbus RTU,填写好串口服务器IP和端口地址就可以了。

modbus协议地址可以通过在modbuspoll中设置Read/Write Definition来获取。

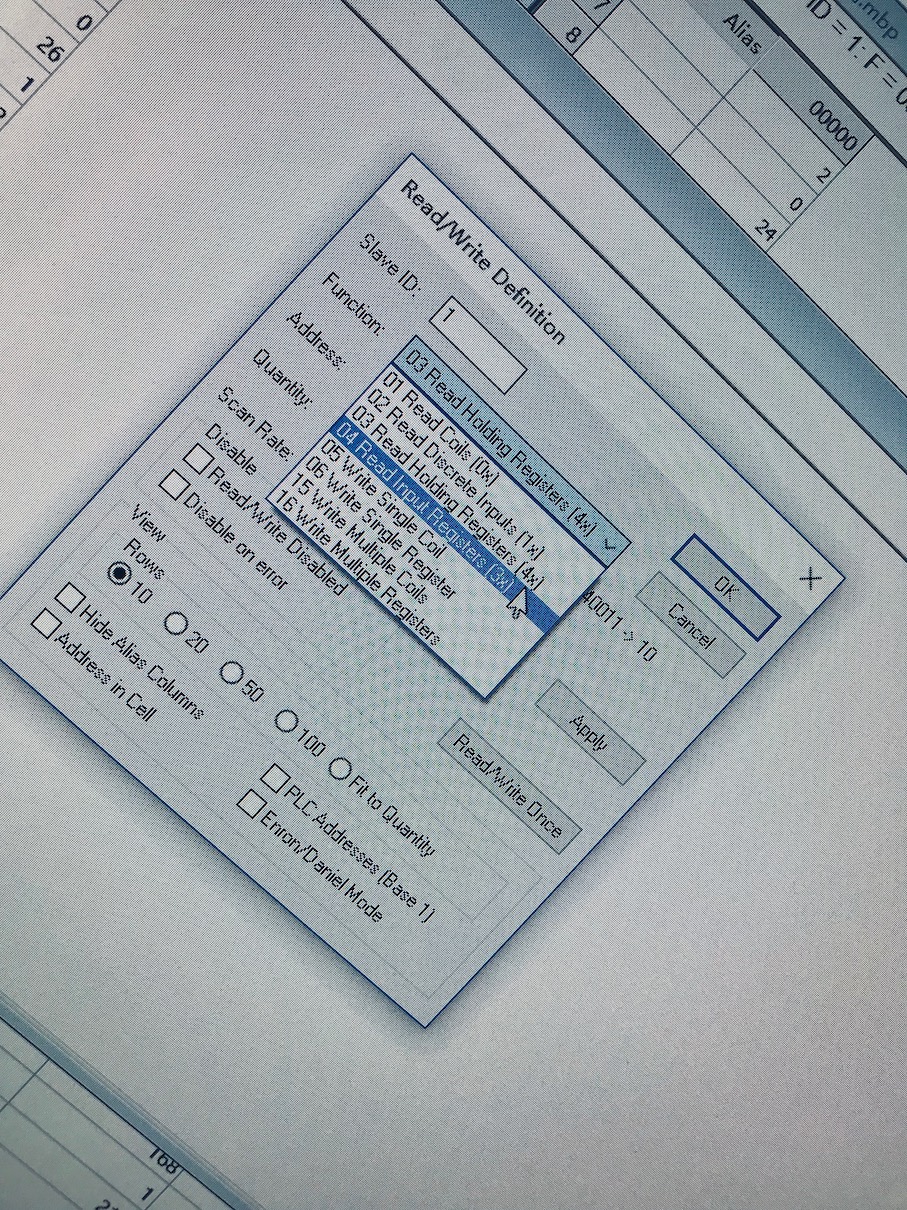

具体做法:新建窗口 ➡️️ 右键菜单Read/Write Definition ➡️️ Function选不同的地址段位,Quantity可以输入最大值 125。

我这里有一个快捷方式,修改地址就能用。

modbuspoll 快捷方式

/images/HA-climate-modbus/adapter_tb.png

一开始用DC电源上剪下来的线作为信号线,但是屡次失败后怀疑是线材的问题。问了店家技术指导说短距离应该没问题。保险起见还是在马云家买了标准的信号线材,跟空调公司安装的一样。分别买了0.5平和1平的,实际使用发现0.5平正好。

Yonsm老师说接空调线路是最麻烦的。不过他也在文中提到了只要接空调的F1、F2(空调的第三、第四接口)端子到空调网关U3的A、B接口就可以了

我的海信荣耀系列跟大金不太一样。拆下检修口保护罩,背后有一副电路图。看到A、B接口后我兴奋地认为这就是我要找的接口。调试无果后,第二次拆下保护罩发现旁边有switch的字样。原来这是这台内机的控制面板端口。按照modbus的原理,我大概猜测,这个端口因该只会有这台内机的数据信号。正确的端口因该是旁边的两个通讯/Transmission端子。

一般的情况(1外机+多内机)是内外机都可以。如果是那种多外机的情况,要接在外面,但这个一般家庭没有多外机的重要空调吧。


- Yonsm

modbus默认slave地址是1,我家海信的地址是1不需要修改(据说大金不是1)。HomeAssistant需要改地址可以添加参数slave: x

例如:

temperature: {registers: [3,7,11], register_type: input, scale: 0.1, slave: 3}

没有验证,来源:帖子80楼

如果你手上正好有串口转modbus 485的模块,可以先连上调试一下。看一下modbuspoll 中5xxx段有没有数据。

否则可以先连接好串口服务器和空调智能网关,配置好串口服务器后。通过wifi在modbus中取到5xxx段的数据(一般来说两个硬件不会有问题)。然后把空调连上空调网关U3端口,通过wifi取到对应的协议地址。
